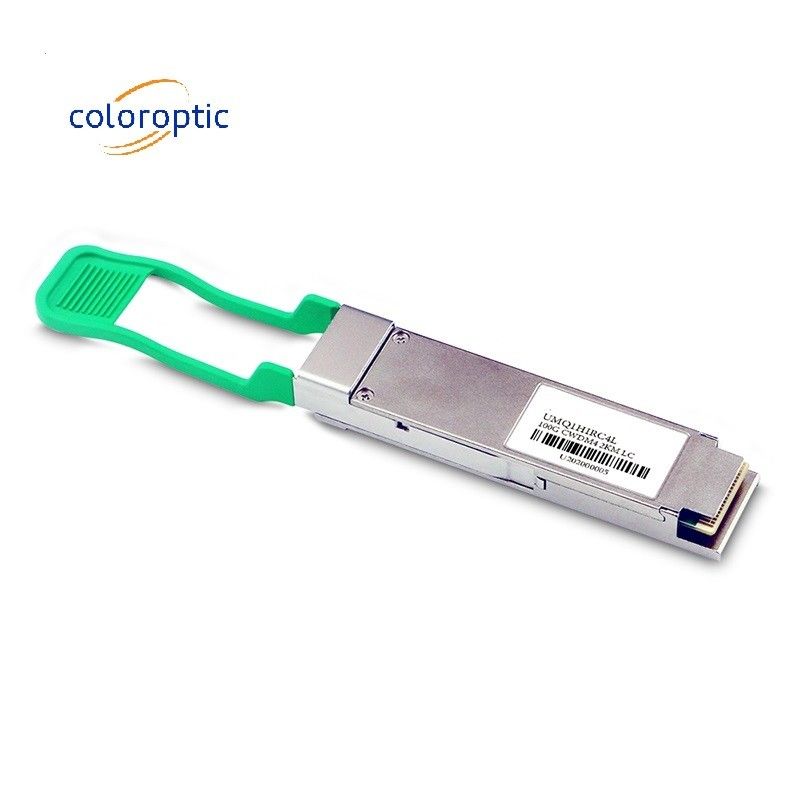

100Gb/s Οπτική μονάδα SFP QSFP28 CWDM4 500m SMF Μονότροπος μεταδότης ινών
Λεπτομέρειες:
| Τόπος καταγωγής: | Κίνα |
| Μάρκα: | coloroptic |
| Πιστοποίηση: | UL, TUV, CE, RoHS, REACH, CMRT |
| Αριθμό μοντέλου: | C-Q81HCWSC |
Πληρωμής & Αποστολής Όροι:
| Ποσότητα παραγγελίας min: | 2 |
|---|---|
| Τιμή: | negotiable |
| Συσκευασία λεπτομέρειες: | Πλάκες με χαρτόνι |
| Χρόνος παράδοσης: | 7 έως 15 ημέρες |
| Όροι πληρωμής: | TT, LC, Western Union |
| Δυνατότητα προσφοράς: | 5000 κομμάτια/μήνας |
|
Λεπτομερής ενημέρωση |
|||
| Ποσοστό δεδομένων: | 100G | Διάστημα κύματος: | CWDM4 |
|---|---|---|---|
| Απόσταση: | 2KM | Συνδετήρας: | LC |
| Φόρμα: | Δελτίο ΕΚΑΧ, Δελτίο ΕΚΑΧ | θερμοκρασία: | 0~70°C |
| DDM: | Ναι. | Πρωτόκολλα: | MSA |
| Εγγύηση: | 3 έτη | Ετικέτα: | Μπορεί να Προσαρμοστεί |
| Καταπολέμηση της εξουσίας: | <3> | Εφαρμογή: | Σύνδεσμοι Ethernet 100GBASE |
| Επισημαίνω: | Οπτική μονάδα SFP 100Gb/s,Οπτική μονάδα SFP CWDM4,Μονότροπος μεταβιβαστή ινών SMF |
||
Περιγραφή προϊόντων
100Gb/s QSFP28 CWDM4 500m SMF LC Transceiver Module
Το προϊόν αυτό είναι μια μονάδα δέκτη-μεταφορέα σχεδιασμένη για εφαρμογές οπτικής επικοινωνίας 500m. Ο σχεδιασμός είναι σύμφωνος με τις προδιαγραφές του 100GBASE CWDM4 Open Compute Project (OCP).Η μονάδα μετατρέπει 4 καναλιά εισόδου (ch) ηλεκτρικών δεδομένων 25Gb/s σε 4 οπτικά σήματα CWDM, και τα πολλαπλασιάζει σε ένα ενιαίο κανάλι για οπτική μετάδοση 100Gb/s. Αντίθετα, από την πλευρά του δέκτη, το μοντέλο πολλαπλασιάζει οπτικά μια είσοδο 100Gb/s σε σήματα 4 καναλιών CWDM,και τα μετατρέπει σε ηλεκτρικά δεδομένα εξόδου 4 καναλιών.
Τα κεντρικά μήκη κύματος των 4 καναλιών CWDM είναι 1271, 1291, 1311 και 1331 nm ως μέλη του πλέγματος μήκους κύματος CWDM που ορίζεται στην ITU-T G.694.2Περιέχει έναν διπλό LC συνδετήρα για την οπτική διεπαφή και έναν 38-pin συνδετήρα για την ηλεκτρική διεπαφή.πρέπει να εφαρμόζεται ενιαία ίνα (SMF) σε αυτή τη μονάδαΤο προϊόν έχει σχεδιαστεί με form factor,οπτική/ηλεκτρική σύνδεση και ψηφιακή διαγνωστική διεπαφή σύμφωνα με την QSFP28 Multi-Source Agreement (MSA)Έχει σχεδιαστεί για να ανταποκρίνεται στις σκληρότερες εξωτερικές συνθήκες λειτουργίας, συμπεριλαμβανομένης της θερμοκρασίας, της υγρασίας και των παρεμβολών EMI.
Βασικά χαρακτηριστικά
- Συμμόρφωση με την MSA QSFP28
- Σχεδιασμός MUX/DEMUX 4 λωρίδων CWDM
- Υποστηρίζει συνολική ταχύτητα 103,1Gb/s
- Συμμόρφωση με τις προδιαγραφές OCP 100G CWDM4
- Μέχρι 500m μετάδοση σε ενιαία μορφή ινών (SMF) με FEC
- Θερμοκρασία λειτουργίας: 15 έως 60oC
- Ηλεκτρική διεπαφή 4x25G (OIF CEI-28G-VSR)
- Μέγιστη κατανάλωση ισχύος 3,5 W

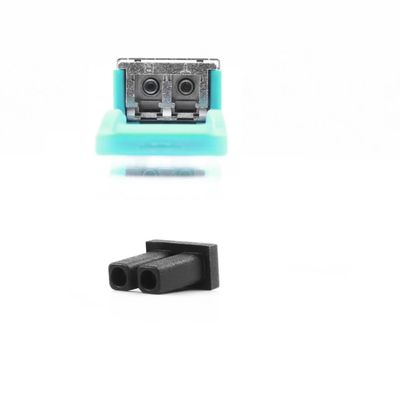

- Συνδετήρας διπλού τύπου LC
- Συμμόρφωση με το RoHS
Εφαρμογή
- Διασύνδεση κέντρου δεδομένων 100G
- 100G Ethernet
- Διασύνδεση QDR και DDR σε Infiniband
- Δίκτυα επιχειρήσεων
Λεπτομέρειες για το προϊόν
Είναι μοναδικά σειριασμένη και δοκιμάζεται η κυκλοφορία δεδομένων και οι εφαρμογές για να διασφαλιστεί ότι θα ενσωματωθούν στο δίκτυό σας απρόσκοπτα.Η υποστήριξη ψηφιακής οπτικής παρακολούθησης (DOM) είναι επίσης παρούσα για να επιτρέψει την πρόσβαση σε παράμετροι λειτουργίας σε πραγματικό χρόνοΣτεκόμαστε πίσω από την ποιότητα των προϊόντων μας και προσφέρουμε με περηφάνια μια περιορισμένη εγγύηση ζωής.
| Παράμετρος | Σύμβολο | Ελάχιστο | Τυπικό | Μαξ | Μονάδες | - Όχι, όχι. |
| Θέρμανση λειτουργικής θήκης | Πάνω | 0 | 70 | degC | ||
| Απόσταση σύνδεσης με το OM3 | D | 0.002 | 2 | χλμ | ||
| Κατανάλωση ενέργειας | 3.5 | W | ||||
| Κέντρο μήκους κύματος | Επενδύσεις | 1264.5 | 1271 | 1277.5 | nm | |
| Επενδύσεις | 1284.5 | 1291 | 1297.5 | nm | ||
| L2 | 1304.5 | 1311 | 1317.5 | nm | ||
| Α3 | 1324.5 | 1331 | 1337.5 | nm | ||
| Μέση ισχύ εκτόξευσης, σε κάθε λωρίδα | ΠΑΒΓ | - Έξι.5 | 2.5 | dBm | ||
| ΟΜΑ, κάθε Λεωφόρο | POMA | - 4 | 2.5 | dBm | ||
| Μέση ισχύς λήψης, σε κάθε λωρίδα. | - Έντεκα.5 | 2.5 | dBm | |||
| Λαμβάνετε ενέργεια, κάθε λωρίδα. | 2.5 | dBm | ||||
| Ευαισθησία του δέκτη ((OMA)) | ΣΕΝ | - 10 | dBm |
Διάμετρος περίγραμμα:
Καινοτομίες
Το περιβάλλον παραγωγής είναι αυστηρά σύμφωνο με τα πιο προηγμένα τεχνολογικά πρότυπα, εξασφαλίζοντας τα προϊόντα μας μακροχρόνια αξιοπιστία.
Ποιότητα και διασφάλιση
Ο τελευταίος εξοπλισμός δοκιμών μας επαληθεύει ότι κάθε ένα από τα προϊόντα μας πληροί τα υψηλά πρότυπα ποιότητας
Προσαρμογή
Χάρη στους ειδικούς του Τμήματος Μηχανικών, έχουμε τον πλήρη έλεγχο τόσο του υλικού όσο και του λογισμικού όλων των δέκτες μας.Απλώς ζητήστε και θα σας παρέχουμε!
Πολυσυμβατότητα
Η ColorOptic προσφέρει μια πραγματική οικονομικά αποδοτική λύση για όλες τις μεγάλες πλατφόρμες, συμπεριλαμβανομένου του αρχικού firmware του προμηθευτή.
