2U Διασύνδεση κέντρου δεδομένων Δίκτυο μεταφοράς πλατφόρμας CFP2 QSFP28 Διασύνδεση

Περιγραφή προϊόντων

2U Πλατφόρμα Διασύνδεσης Μεταφορών Κέντρου Δεδομένων Υποστήριξη θύρων 400G CFP2 Coherent και QSFP28

Ο εξοπλισμός διασύνδεσης κέντρων δεδομένων και κεντρικού δικτύου του μετρό T500 είναι μια πρωτοποριακή, αρθρωτή, πλήρως αποσυνδεδεμένη και υψηλής χωρητικότητας νέα γενιά οπτικών εξοπλισμού μετάδοσης.Παρέχει ευέλικτη δυνατότητα δικτύωσης, ποικιλία διεπαφών πελατών, επιλογή τροφοδοτών ενέργειας και ενιαίο σασί για οπτικές και ηλεκτρικές μονάδες εξυπηρέτησης που το καθιστούν κατάλληλο για τη διασύνδεση μεγάλων,μεσαία ή μικρά κέντρα δεδομένων, το δίκτυο μεταφορέων μετρό και ευρείας περιοχής, καθώς και τις διασυνδέσεις ή τις εφεδρείες επιχειρήσεων και υπολογιστικών κέντρων.Ο εξοπλισμός μπορεί να σχηματίσει ένα δίκτυο μετάδοσης και εκπομπής με διαίρεση μήκους κύματος σημείο προς σημείο., ένα δίκτυο ενεργού και παθητικού οπτικού διαμετακόμισης πολλών σημείων, δίκτυο FOADM ή ROADM με διαίρεση μήκους κύματος δακτυλίου ή δίκτυο FOADM ή ROADM με διαίρεση μήκους κύματος πλήρους πλέγματος.Ο εξοπλισμός παρέχει πλούσιες διεπαφές υπηρεσιών πελατών (400GE)Η μέγιστη δυναμικότητα μετάδοσης ενός ενιαίου πλαισίου είναι 3,2 Tb/s.

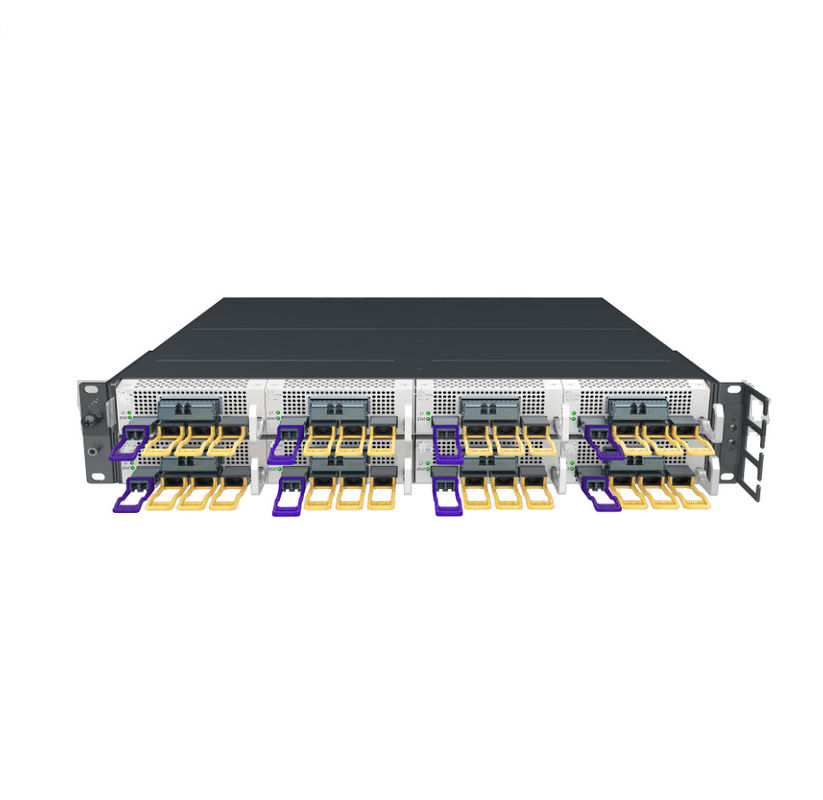

T500 Εισαγωγή υπόστεγου

2RU ύψος· 19 και 21 ιντσών ράφους με βάθος ίσο ή μεγαλύτερο από 600 mm
3 τύποι τροφοδοσίας: 110V/220V AC, 240V HDC και -48V DC
800 W και 1300 W επιλογές ισχύος
Ηλεκτρική τροφοδοσία θερμής πλέξης και προστασία 1+1
Υψηλή πυκνότητα με κάρτες υπηρεσίας μεγέθους 8 1/4 slots ή κάρτες υπηρεσίας μεγέθους 4 1/2 slots
Ενιαίο πλαίσιο τόσο για οπτική όσο και για OTN υπηρεσία
3.2T χωρητικότητα σε ενιαίο πλαίσιο
Επαναλειτουργία ελεγκτή, διπλές διεπαφές διαχείρισης με OSPF, απομόνωση L3

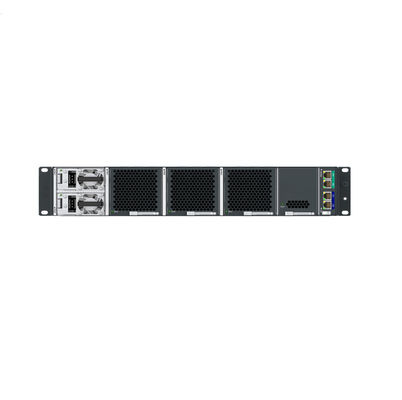

Μέθοδος εκμετάλλευσης θερμότητας από μπροστά προς τα μέσα και από πίσω προς τα έξω με ψύξη αέρα 3 ανεμιστήρων, προστασία 2+1 ανεμιστήρων
Ανοιχτό πρότυπο διαχειριστικό περιβάλλον, Netconf, YANG/Openconfig
Βελτιωμένη διαχείριση εξοπλισμού, παρακολούθηση της κατάστασης λειτουργίας, αναφορά συναγερμού, οπτική παρακολούθηση και καταγραφή της απόδοσης του εξοπλισμού και της υπηρεσίας σε πραγματικό χρόνο (15 λεπτά/24 ώρες), καταγραφές, διαχείριση χρηστών και τηλεμετρία
θερμοκρασία λειτουργίας περιβάλλοντος: βραχυπρόθεσμη -5°C+45°C/23°F113°F, μακροπρόθεσμη 0°C+40°C/32°F104°F
Θερμοκρασία αποθήκευσης: -40°C+85°C/-40°F-185°F
Σχετική υγρασία: βραχυπρόθεσμα 5%~90%, μακροπρόθεσμα 5%~85%

T500 Εισαγωγή οπτικών έλκηθρων

Τα οπτικά έλκηθρα περιλαμβάνουν διάφορες προδιαγραφές των μονωτικών οπτικών ενισχυτών τελικών σημείων, των ενισχυτών οπτικών γραμμών, των καρτών WSS, των καρτών TFF, των καρτών συγχρονισμού ώρας PTM Ανατολή / Δύση, των καρτών οπτικής προστασίας,Μπορεί να σχηματίσει τοπολογία οπτικού δικτύου διαίρεσης μήκους κύματος σημείο-σε-σημείο, ρελέ πολυσημείο, δίκτυο διαίρεσης μήκους κύματος δαχτυλιδιού και οπτικό δίκτυο διαίρεσης μήκους κύματος πλήρους πλέγματος για διαφορετικές ανάγκες.Υποστηρίζει τις λειτουργίες προστασίας του OCH, OMS και OTS, και μπορούν να ανταποκριθούν σε διαφορετικές απαιτήσεις δικτύωσης

Τερματικός οπτικός ενισχυτής

Μέγεθος πίνακα 1/2 slots; Ενσωματωμένη BA, PA, OSC και αμφίδρομη VOA
Για την αύξηση EDFA, η BA υποστηρίζει 8-18dB και 15 ~ 25dB, η PA υποστηρίζει 15 ~ 25dB και 22 ~ 35dB και η κορεσμένη ισχύς υποστηρίζει 21dBm και 23dBm
Υποστήριξη εξωτερικής OTDR και ειδικής διεπαφής σύνδεσης OCM
Προαιρετική ενσωματωμένη μονάδα OCM· προαιρετική ενσωματωμένη μονάδα OTDR

Οπτική γραμμή ενισχυτής έλκος

Μέγεθος πίνακα 1/2 slots; Ενσωματωμένο διπλό LA, OSC και αμφίδρομο VOA
Για το κέρδος EDFA, το LA υποστηρίζει 15 ~ 25dB και 22 ~ 35dB και η κορεσμένη ισχύς υποστηρίζει 21dBm και 23dBm
Υποστήριξη εξωτερικών διεπαφών οθονών OTDR και OCM
Προαιρετική ενσωματωμένη μονάδα OCM· προαιρετική ενσωματωμένη μονάδα OTDR

9 βαθμών Δίδυμο διαλεκτικό διακόπτη μήκους κύματος (WSS) με ενσωματωμένο οπτικό ενισχυτή

Μέγεθος πλακέτας 1/2-slot. Ενσωμάτωση δίδυμων WSS (Wavelength Selective Switch), BA, PA, OSC και pre-VOA
Για τη μονάδα EDFA, η αύξηση BA είναι 15 ~ 25dB, η αύξηση υποστήριξης PA 15 ~ 25dB και 22 ~ 35dB και η υποστήριξη κορεσμένης ισχύος 21dBm και 23dBm
Υποστήριξη εξωτερικών διεπαφών οθονών OTDR και OCM
Προαιρετική ενσωματωμένη μονάδα OCM· προαιρετική ενσωματωμένη μονάδα OTDR

Κάρτα TFF

Μέγεθος πλακέτας 1/4 slots, FOADM μονή πλακέτα (TFF), δύο κατευθύνσεις ((ανατολικά και δυτικά)
4 κύματα προσθέτουν και αφαιρούνται
Ενσωματωμένο σε express VOA για να κάνει την ισχύ του up κύματος φωτός ίση με αυτή της express διεπαφής

Δελτίο οπτικής προστασίας

Μέγεθος πλακέτας 1/4 slots· προστασία 1 + 1
Μονόκαναλ και δι-καναλ κάρτες
Εναλλαγή ορίου διαφοράς ισχύος υποστήριξης και εναλλαγή ορίου απόλυτης ισχύος
Υποστήριξη της εναλλαγής επιστροφής και μη επιστροφής
Χρόνος αναμονής αποκατάστασης υποστήριξης
Υποστήριξη ενέργεια εκτός, ενέργεια σε, θερμό πλέγμα και χωρίς κλειδαριά φωτός
Οριακό όριο υποστήριξης υστερέσης

Κάρτα PTM

Μέγεθος πίνακα 1/4-slot; Δύο παραλλαγές ανατολικής και δυτικής κατεύθυνσης
Υποστηρίζει 1588 ρολόι ρελέ, passthrough μέσω και προσθήκη / πτώση

Κάρτα OTDR

Μέγεθος πλακέτας 1/4 slots. Ευέλικτη διαμόρφωση 8 εξωτερικών διεπαφών
Δραστηριώδες μήκος κύματος 1501nm
Η απόσταση ανίχνευσης είναι μεγαλύτερη από 80 χιλιόμετρα και η ακρίβεια ανίχνευσης είναι μικρότερη από 20 μέτρα.

Κάρτα OCM

Μέγεθος πλακέτας 1/4 slots. Ευέλικτη διαμόρφωση 8 εξωτερικών διεπαφών
Διαστήματα καναλιών 50Hz και 100Hz ρυθμιζόμενα

Εισαγωγή των έλκηθρων T500 Transponder και MuxPonder

Τα έλκηθρα transponder και MuxPonder περιλαμβάνουν κάρτες υπηρεσίας πολλαπλών μοντέλων, υψηλής πυκνότητας και μεγάλης χωρητικότητας,που υποστηρίζουν διάφορους τύπους υπηρεσιών πελατών και μπορούν να ανταποκριθούν στις απαιτήσεις για διαφορετικές εφαρμογέςΥποστηρίζει το 400G / 200G uplink interface και έχει πλούσιες λειτουργίες διαχείρισης συντήρησης, παρακολούθησης της απόδοσης, αναφοράς συναγερμού και τηλεμετρίας,που είναι βολικό για καθημερινό εξοπλισμό και συντήρηση και διαχείριση.

400G/200G transponder

Μέγεθος 1/4 σανίδας
Διασύνδεση πελατών
Υποστήριξη 4xQSFP28, 400GE/100GE/OTU4/FlexE/FlexO
1x400GE που υποστηρίζει QSFP-DD
Υποστήριξη τοπικής εισαγωγής και διέλευσης σφάλματος, απομακρυσμένης διέλευσης σφάλματος και άλλων σημάτων συντήρησης
Υποστήριξη LLDP. Υποστήριξη Ethernet RMON και τηλεμετρία της απόδοσης Ethernet, ισχύς του δέκτη οπτικής μονάδας, ρεύμα παραμερισμού κλπ.
Υποστήριξη μέτρησης καθυστέρησης, δοκιμής βρόχου κλπ. Υποστήριξη αυτόματης διακοπής λειτουργίας του λέιζερ
Διασύνδεση γραμμής
1xCFP2 DCO, κωδικοποίηση 16QAM, που υποστηρίζει τα ποσοστά 400G και 200G
Συχνότητα 191,3 ~ 196,1thz, υποστήριξη 75G/100G διαστήματα
Υποστήριξη παρακολούθησης επιδόσεων και τηλεμετρίας της ισχύος του δέκτη, της προ-FEC, του ρεύματος και της θερμοκρασίας λειτουργίας του λέιζερ
Υποστήριξη μέτρησης καθυστέρησης, δοκιμής loopback κλπ.

200G MuxPonder

Μέγεθος πίνακα με 1/2 τρύπα
Διασύνδεση πελατών
Υποστηρίζει δύο παραλλαγές: 20xSFPP και 1xQSFP28+10xSFPP
Υποστήριξη 100GE/100GE FlexE/OTU4/10GE /OTU2/STM-64/10GE WAN και κλπ.
Υποστήριξη τοπικής εισαγωγής και διέλευσης σφάλματος, απομακρυσμένης διέλευσης σφάλματος και άλλων σημάτων συντήρησης
Υποστήριξη LLDP. Υποστήριξη Ethernet RMON και τηλεμετρία της απόδοσης Ethernet, ισχύς του δέκτη οπτικής μονάδας, ρεύμα παραμερισμού κλπ.
Υποστήριξη μέτρησης καθυστέρησης, δοκιμής βρόχου κλπ. Υποστήριξη αυτόματης διακοπής λειτουργίας του λέιζερ
Διασύνδεση γραμμής
1xCFP2 κωδικοποίηση DCO, 16QAM και QPSK, που υποστηρίζει ταχύτητα 200G
Συχνότητα 191,3 ~ 196,1thz, υποστήριξη 75G και 100G διαστήματα
Υποστήριξη παρακολούθησης επιδόσεων και τηλεμετρίας της ισχύος του δέκτη, της προ FEC, του ρεύματος και της θερμοκρασίας λειτουργίας του λέιζερ
Υποστήριξη μέτρησης καθυστέρησης, δοκιμής loopback κλπ.
