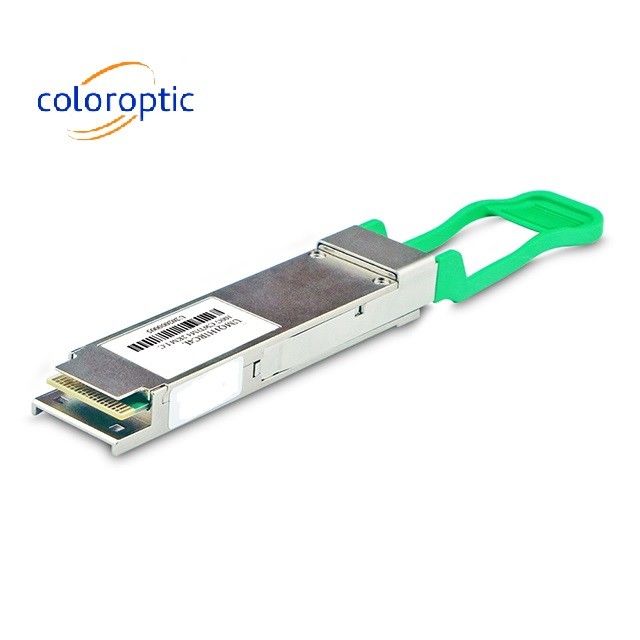

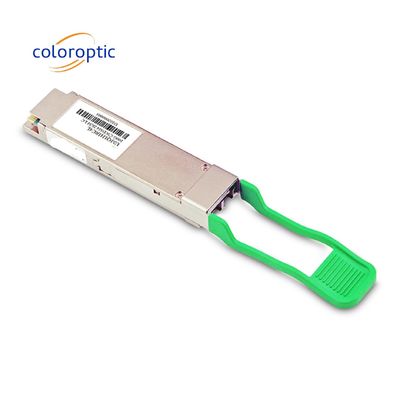

CWDM4 QSFP28 Οπτικός Πηρακτής 2 χλμ. Για Διασύνδεση Infiniband QDR και DDR
Λεπτομέρειες:
| Τόπος καταγωγής: | Κίνα |
| Μάρκα: | coloroptic |
| Πιστοποίηση: | UL, TUV, CE, RoHS, REACH, CMRT |
| Αριθμό μοντέλου: | C-Q81HC42C |
Πληρωμής & Αποστολής Όροι:
| Ποσότητα παραγγελίας min: | 2 |
|---|---|
| Τιμή: | negotiable |
| Συσκευασία λεπτομέρειες: | Πλάκες με χαρτόνι |
| Χρόνος παράδοσης: | 7 έως 15 ημέρες |
| Όροι πληρωμής: | TT, LC, Western Union |
| Δυνατότητα προσφοράς: | 5000 κομμάτια/μήνας |
|
Λεπτομερής ενημέρωση |
|||
| Ποσοστό δεδομένων: | 100G | Διάστημα κύματος: | CWDM4 |
|---|---|---|---|
| Απόσταση: | 2KM | Συνδετήρας: | Διπλό LC |
| Φόρμα: | Δελτίο ΕΚΑΧ, Δελτίο ΕΚΑΧ | θερμοκρασία: | 0~70°C |
| DDM: | Ναι. | Πρωτόκολλα: | MSA |
| Εγγύηση: | 3 έτη | Ετικέτα: | Μπορεί να Προσαρμοστεί |
| Καταπολέμηση της εξουσίας: | <3> | Εφαρμογή: | Σύνδεσμοι Ethernet 100GBASE |
| Επισημαίνω: | Οπτικός δέκτης QSFP28 2 χλμ.,Οπτικός δέκτης QSFP28,Επικοινωνία με ηλεκτρονικό δίκτυο |
||
Περιγραφή προϊόντων
100Gb/s QSFP28 CWDM4 2km Οπτικός Πηρακτής Infiniband QDR και DDR διασυνδέσεις
Το 100G QSFP28 CWDM4 έχει σχεδιαστεί για να λειτουργεί σε σύστημα ενιαίας μορφής ινών χρησιμοποιώντας κανάλι 4X25 CWDM σε ζώνη 1310 και συνδέσεις έως 2 χλμ.Η ενότητα μετατρέπει 4 καναλιές εισόδου ηλεκτρικών δεδομένων 25Gb/s σε 4 οπτικά σήματα CWDM, και τα πολλαπλασιάζει σε ένα ενιαίο κανάλι για οπτική μετάδοση 100Gb/s. Αντίθετα, από την πλευρά του δέκτη, το μοντέλο πολλαπλασιάζει οπτικά μια είσοδο 100Gb/s σε σήματα 4 καναλιών CWDM,και τα μετατρέπει σε ηλεκτρικά δεδομένα εξόδου 4 καναλιών.
Τα κεντρικά μήκη κύματος των 4 καναλιών CWDM είναι 1271, 1291, 1311 και 1331 nm. Περιέχει ένα διπλό συνδετήρα LC για την οπτική διεπαφή και έναν συνδετήρα 38 πινών για την ηλεκτρική διεπαφή.Σε αυτή τη μονάδα εφαρμόζεται η μονοδιαχείριση ινών (SMF)Το προϊόν αυτό μετατρέπει τα ηλεκτρικά δεδομένα εισόδου 4 καναλιών 25Gb/s σε οπτικά σήματα CWDM (φως), μέσω ενός Laser Διανεμημένου Επιστροφής (DFB) 4 μήκους κύματος.Τα 4 μήκη κύματος πολλαπλασιάζονται σε ένα μόνο δεδομένο 100Gb / sΤο δέκτη δέχεται την είσοδο των οπτικών σημάτων 100Gb/s και το απο-πολλαπλασιάζει σε 4 κανάλια CWDM 25Gb/s.Κάθε μήκος κύματος φωτός συλλέγεται από μια διακριτή φωτοδιόδη, και στη συνέχεια εκδίδονται ως ηλεκτρικά δεδομένα μετά την ενίσχυση από TIA.
Το προϊόν έχει σχεδιαστεί με συντελεστή μορφής, οπτική/ηλεκτρική σύνδεση και ψηφιακή διαγνωστική διεπαφή σύμφωνα με την QSFP28 Multi-Source Agreement (MSA) και συμμορφώνεται με το IEEE 802.3ba.
Βασικά χαρακτηριστικά
- Συμμόρφωση με την MSA QSFP28
- Σχεδιασμός MUX/DEMUX 4 λωρίδων CWDM
- Υποστηρίζει συνολική ταχύτητα 103,1Gb/s
- 100G CWDM4 MSA Τεχνική Προδιαγραφή Επεξεργασία 1.1
- Μέχρι 2 χλμ. μετάδοση σε ενιαία μορφή ινών (SMF) με FEC
- Θερμοκρασία λειτουργίας: 0 έως 70 °C°C
- Ηλεκτρική διεπαφή 4x25G (OIF CEI-28G-VSR)
- Μέγιστη κατανάλωση ισχύος 3,5 W

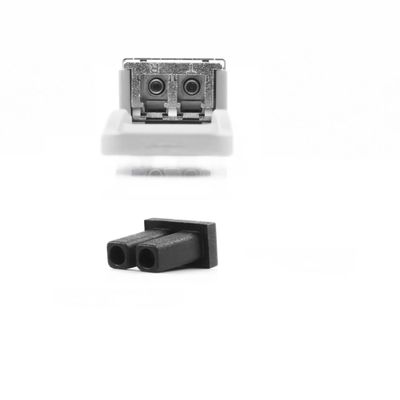

- Συνδετήρας διπλού τύπου LC
- Συμμόρφωση με το RoHS
Εφαρμογή
- Διασύνδεση κέντρου δεδομένων
- 100G Ethernet
- Διασύνδεση QDR και DDR σε Infiniband
- Δίκτυα επιχειρήσεων
Λεπτομέρειες για το προϊόν
Είναι μοναδικά σειριασμένη και δοκιμάζεται η κυκλοφορία δεδομένων και οι εφαρμογές για να διασφαλιστεί ότι θα ενσωματωθούν στο δίκτυό σας απρόσκοπτα.Η υποστήριξη ψηφιακής οπτικής παρακολούθησης (DOM) είναι επίσης παρούσα για να επιτρέψει την πρόσβαση σε παράμετροι λειτουργίας σε πραγματικό χρόνοΣτεκόμαστε πίσω από την ποιότητα των προϊόντων μας και προσφέρουμε με περηφάνια μια περιορισμένη εγγύηση ζωής.
| Παράμετρος | Σύμβολο | Ελάχιστο | Τυπικό | Μαξ | Μονάδες | - Όχι, όχι. |
| Θέρμανση λειτουργικής θήκης | Πάνω | 0 | 70 | degC | ||
| Απόσταση σύνδεσης με το OM3 | D | 0.002 | 2 | χλμ | ||
| Κατανάλωση ενέργειας | 3.5 | W | ||||
| Κέντρο μήκους κύματος | Επενδύσεις | 1264.5 | 1271 | 1277.5 | nm | |
| Επενδύσεις | 1284.5 | 1291 | 1297.5 | nm | ||
| L2 | 1304.5 | 1311 | 1317.5 | nm | ||
| Α3 | 1324.5 | 1331 | 1337.5 | nm | ||
| Μέση ισχύ εκτόξευσης, σε κάθε λωρίδα | ΠΑΒΓ | - Έξι.5 | 2.5 | dBm | ||
| ΟΜΑ, κάθε Λεωφόρο | POMA | - 4 | 2.5 | dBm | ||
| Μέση ισχύς λήψης, σε κάθε λωρίδα. | - Έντεκα.5 | 2.5 | dBm | |||
| Λαμβάνετε ενέργεια, κάθε λωρίδα. | 2.5 | dBm | ||||
| Ευαισθησία του δέκτη ((OMA)) | ΣΕΝ | - 10 | dBm |
Διάμετρος περίγραμμα:
Καινοτομίες
Το περιβάλλον παραγωγής είναι αυστηρά σύμφωνο με τα πιο προηγμένα τεχνολογικά πρότυπα, εξασφαλίζοντας τα προϊόντα μας μακροχρόνια αξιοπιστία.
Ποιότητα και διασφάλιση
Ο τελευταίος εξοπλισμός δοκιμών μας επαληθεύει ότι κάθε ένα από τα προϊόντα μας πληροί τα υψηλά πρότυπα ποιότητας
Προσαρμογή
Χάρη στους ειδικούς του Τμήματος Μηχανικών, έχουμε τον πλήρη έλεγχο τόσο του υλικού όσο και του λογισμικού όλων των δέκτες μας.Απλώς ζητήστε και θα σας παρέχουμε!
Πολυσυμβατότητα
Η ColorOptic προσφέρει μια πραγματική οικονομικά αποδοτική λύση για όλες τις μεγάλες πλατφόρμες, συμπεριλαμβανομένου του αρχικού firmware του προμηθευτή.
