Ενεργό καλώδιο AOC DAC 40G QSFP+ έως 4 SFP+ 10G Οπτικό καλώδιο διακοπής 24AWG
Λεπτομέρειες:
| Τόπος καταγωγής: | Κίνα |
| Μάρκα: | Coloroptic |
| Πιστοποίηση: | CE, UL, FDA, RoHs, FC, TUV |
| Αριθμό μοντέλου: | C-ACQ40-4S10-x |
Πληρωμής & Αποστολής Όροι:
| Ποσότητα παραγγελίας min: | 10 |
|---|---|
| Τιμή: | negotiable |
| Συσκευασία λεπτομέρειες: | Καρτόνια |
| Χρόνος παράδοσης: | 10 ημέρες |
| Όροι πληρωμής: | Τ/Τ |
| Δυνατότητα προσφοράς: | 5000 το μήνα |
|
Λεπτομερής ενημέρωση |
|||
| Τύπος καλωδίου: | AOC | Ποσοστό δεδομένων: | 40G έως 4*10G |
|---|---|---|---|
| Διάρκεια: | 1~50m | AWG: | 24AWG |
| Ζακέτα: | PVC | Εξουσιοδότηση: | 3 έτη |
| Επισημαίνω: | Ενεργό καλώδιο DAC AOC,Οπτικό καλώδιο DAC AOC,Δικτυακό καλώδιο οπτικής διακοπής AOC |
||
Περιγραφή προϊόντων

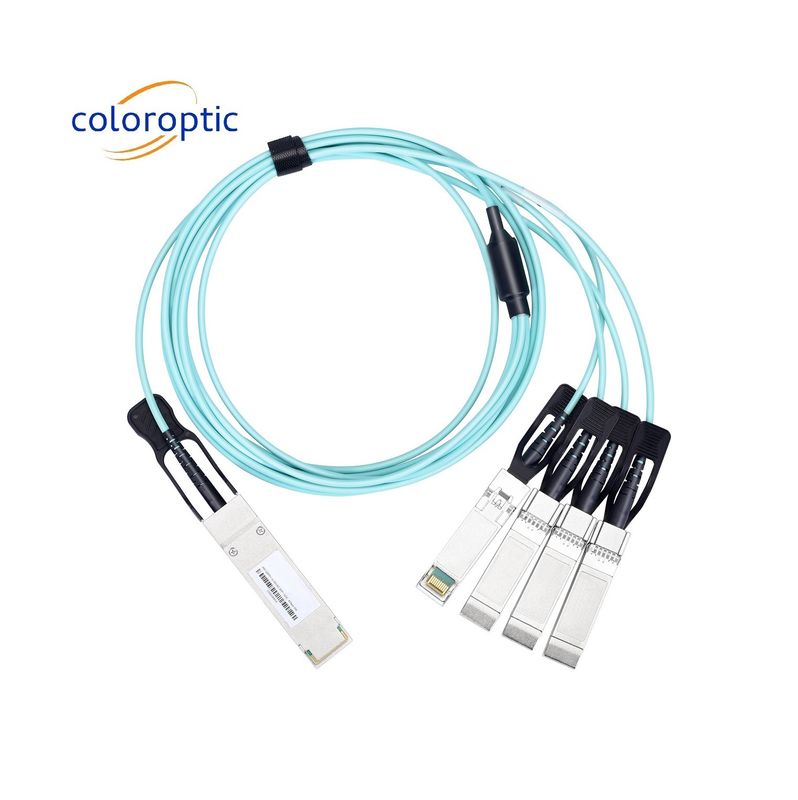

Ενεργό καλώδιο AOC 40G QSFP+ έως 4 SFP+ 10G beak out Χαμηλή κατανάλωση ισχύος Infiniband QDR/DDR/SDR
Γενική περιγραφή
Το Color Optic CO-ACQ40-4S10-x είναι μια λύση διακοπής τετρακοινών, συνδέσιμων, παράλληλων, οπτικών ινών QSFP+ ενεργού οπτικού καλωδίου (AOC) σε 4 × SFP+ ενεργό οπτικό καλώδιο.Αυτό το καλώδιο Breakout προορίζεται για εφαρμογές 40G έως 4×10G.
Το AOC είναι ένα καλώδιο υψηλών επιδόσεων για εφαρμογές επικοινωνίας δεδομένων και διασύνδεσης δεδομένων μικρής εμβέλειας σε πολλές λωρίδες.Κάθε λωρίδα μπορεί να λειτουργεί με 10Τα καλώδια αυτά υποστηρίζουν επίσης εφαρμογές 4 x 10G QDR και είναι συμβατά προς τα πίσω με τις εφαρμογές 4 × 5G IB DDR και 4 × 2.5G IB single IB SDR.
Το προϊόν αυτό χρησιμοποιείται από το προϊόν QSFP+ με χρωματική οπτική για το προϊόν QSFP+ ενεργό οπτικό καλώδιο και το προϊόν SFP+ ενεργό οπτικό καλώδιο.
Το AOC αυτό ενσωματώνει το αποδεδειγμένο ολοκληρωμένο κύκλωμα της Color Optic και την τεχνολογία VCSEL για να παρέχει αξιόπιστη μακρά διάρκεια ζωής, υψηλές επιδόσεις και συνεπή υπηρεσία.
Βασικά χαρακτηριστικά
Τμήμα QSFP+ AOC:
- Συμμόρφωση με τις προδιαγραφές 40GBASE-SR4 και XLPPI ανά IEEE 802.3ba-2010 και υποστήριξη εφαρμογών 40G-IB-QDR / 20G-IB-DDR / 10G-IB-SDR
- Συμμόρφωση με τις προδιαγραφές του βιομηχανικού προτύπου SFF-8436 QSFP+
- Επίπεδο ισχύος 1: Μέγιστη ισχύς < 1,5 W
- Λειτουργούν με ταχύτητα 10,3125 Gbps ανά κανάλι με κωδικοποιημένα δεδομένα 64b/66b για εφαρμογές 40GbE και με ταχύτητα 10 Gbps με κωδικοποιημένα δεδομένα 8b/10b συμβατά για εφαρμογές 40G-IB-QDR
Κάθε άκρο 4×SFP+:
- Συμμορφώνεται με τις ηλεκτρικές προδιαγραφές σύμφωνα με τις προδιαγραφές SFF-8431 για ενισχυμένες μικροδιαμορφωτικές μονάδες.
- Μηχανολογικές προδιαγραφές ανά επιτροπή SFF SFF-8432 Βελτιωμένος συντελεστής φόρμας που συνδέεται με ηλεκτρικό πλέγμα
- Μέγιστη διάχυση ισχύος 0,35W ανά άκρο
Συγκρότημα ενεργού οπτικού καλωδίου:
- Αποδεδειγμένη τεχνολογία υψηλής αξιοπιστίας 850 nm: πομπό VCSEL και δέκτη PIN
- Περιοχή θερμοκρασίας εμπορικής λειτουργίας: -5 oC έως 70 oC
- Συμμόρφωση με το RoHS-6
- Επενδύσιμο θερμό για εύκολη συντήρηση και εγκατάσταση
- Δύο καλώδια σειριακή διεπαφή
- Χρησιμοποιεί οπτικές ίνες για τη διαχείριση καλωδίων υψηλής πυκνότητας και λεπτών, ελαφρών64b/66b κωδικοποιημένα δεδομένα για εφαρμογή 40GbE και σε 10
Εφαρμογή
- Εφαρμογές διακοπής 40GbE και 10GbE για συνδέσεις Datacom switch και router
- 40G έως 4×10G εφαρμογές πυκνότητας για εφαρμογές Datacom και ιδιόκτητων πρωτοκόλλων
- Κέντρο δεδομένων
Λεπτομέρειες για το προϊόν
| Απόλυτες μέγιστες αξιολογήσεις | ||||
| Παράμετρος | Σύμβολο | Ελάχιστο | Μαξ | Μονάδα |
| Θέρμανση περιβάλλοντος αποθήκευσης | ΤΕΜΤ | -40 | 85 | °C |
| Θέρμανση λειτουργικής θήκης | Tc | - 5 | 70 | °C |
| Υγρασία λειτουργίας | HΟ | 5 | 85 | % |
| Τετάρτη | Vcc | -Ούτε ένα.3 | +3.6 | V |
| Τεχνολογία | Βίνι | -Ούτε ένα.3 | Vcc+0.3 | V |
| Συνιστώμενες συνθήκες λειτουργίας | |||||
| Παράμετρος | Σύμβολο | Ελάχιστο | Τυπικό | Μαξ | Μονάδα |
| Τετάρτη | Vcc | 3.135 | 3.3 | 3.465 | V |
| Ταχύτητα δεδομένων, κάθε λωρίδα. | 10.3125 | 11.3 | Gbit/s | ||
| Αντιμετώπιση ταχύτητας δεδομένων | ∆DR | -100 | +100 | ppm | |
| Απόσταση σύνδεσης με ίνες OM3 | D | 0 | 100 | m | |
| Υψηλή τάση εισόδου ελέγχου | 2 | VCC+0.3 | V | ||
| Η τάση εισόδου ελέγχου είναι χαμηλή | -Ούτε ένα.3 | 0.8 | V | ||
| Συνεχή συχνότητα διασύνδεσης | fs | 400 χιλιάρικα. | Hz | ||
| Θόρυβος τροφοδοσίας | 50 | mVpp | |||
| Δαπάνη εξόδου διαφορικών δεδομένων αποδέκτη | 100 | mVpp | |||
