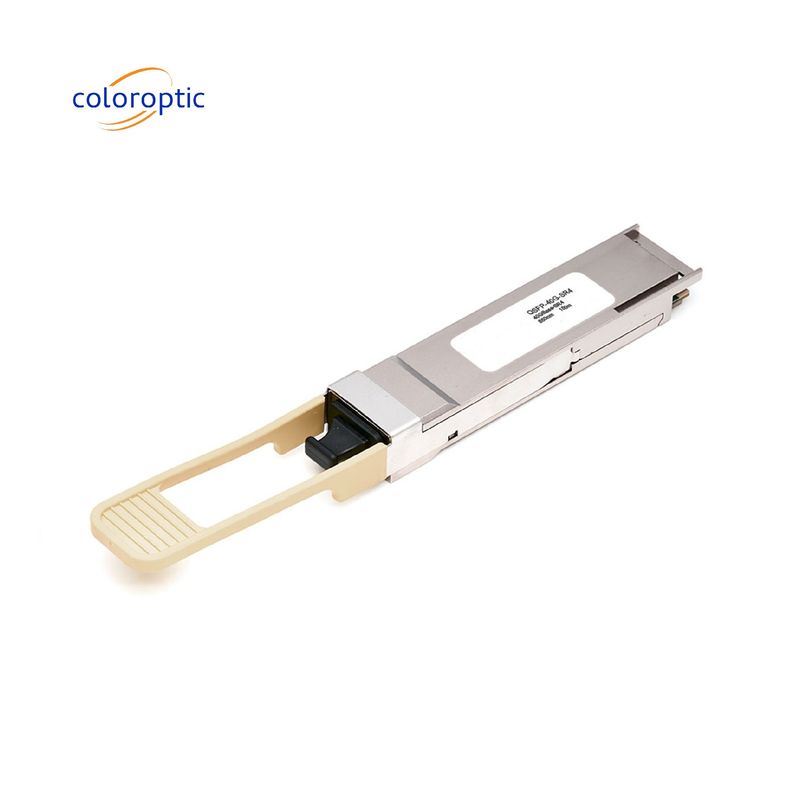

Cisco QDD-400G-SR4.2-BD QSFP56-DD 850nm 910nm DOM MPO MMF μονάδα δέκτη
Λεπτομέρειες:
| Τόπος καταγωγής: | Κίνα |
| Μάρκα: | ColorOptic |
| Πιστοποίηση: | ROHS |
| Αριθμό μοντέλου: | CO-QD4H85S2C |
Πληρωμής & Αποστολής Όροι:
| Ποσότητα παραγγελίας min: | 2 |
|---|---|
| Τιμή: | negotiable |
| Συσκευασία λεπτομέρειες: | Καρτόνι |
| Χρόνος παράδοσης: | 5 ημέρες |
| Όροι πληρωμής: | Western Union, T/T, L/C |
| Δυνατότητα προσφοράς: | 1000 κομμάτια/μήνας |
|
Λεπτομερής ενημέρωση |
|||
| DDM/DOM υποστήριξη: | Ναι. | Πρωτόκολλα:: | Δελτίο ΕΚΑΧ, Δελτίο ΕΚΑΧ, Δελτίο ΕΚΑΧ |
|---|---|---|---|
| Ετικέτα: | Μπορεί να Προσαρμοστεί | Τεχνολογία: | Παράλληλη οπτική |
| Πεδίο θερμοκρασίας: | 0°C έως 70°C | Εγγύηση: | 3 έτη |
| Φόρμα: | Qsfp-dd | Απόσταση: | 100 εκατ. |
| Επισημαίνω: | Επικαιροποιημένα συστήματα,Μονάδα δέκτη MPO MMF,Μονάδα δέκτη DOM MMF |
||
Περιγραφή προϊόντων
Σύνδεσμος QDD-400G-SR4.2-BD 400GBbase-SR4.2 QSFP56-DD 850/910nm 100m DOM MPO MMF Οπτική Μονάδα Πηρατή
Περιγραφή του προϊόντος:
Ο οπτικός δέκτης μεταφοράς CO-QD4H85S2C μπορεί να υποστηρίξει τα ποσοστά 400Gb / s. Είναι μια παράλληλη τεταρτημερή μικροδιαμορφωτική μονάδα διπλής πυκνότητας (QSFP-DD). The module accepts eight host electrical data and transmits them in two groups of optical bi-directional lanes (each group contains 4 pairs of optical lane) to allow optical communication over optical multi-mode fibersΑντίθετα, στην πλευρά του δέκτη, η μονάδα δέχεται 8 σύνολα οπτικών εισερχόμενων σημάτων και τα μετατρέπει σε 8 κανάλια ηλεκτρικών δεδομένων.

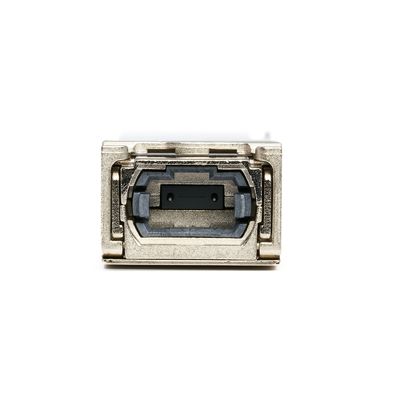

Μια οπτική ίνα με έναν συνδετήρα MPO-12 μπορεί να συνδεθεί στο δοχείο της μονάδας QSFP-DD. Η σωστή ευθυγράμμιση εξασφαλίζεται από τις καρφίτσες καθοδήγησης μέσα στο δοχείο.Το καλώδιο συνήθως δεν μπορεί να στρεβλωθεί για τη σωστή ευθυγράμμιση καναλιού με κανάλιΗ ηλεκτρική σύνδεση επιτυγχάνεται μέσω συνδετήρα τύπου άκρου 76 πινών που συμμορφώνεται με το MSA.
Η μονάδα λειτουργεί με μια ενιαία παροχή ισχύος +3,3 V. Τα σήματα LVCMOS / LVTTL παγκόσμιου ελέγχου, όπως η κατάσταση παρουσίας, επαναφορά, διακοπή και χαμηλής ισχύος, είναι διαθέσιμα με τις μονάδες.Μια δισύρματος σειριακή διεπαφή είναι διαθέσιμη για την αποστολή και λήψη πιο πολύπλοκων σημάτων ελέγχουΤα ατομικά κανάλια μπορούν να διευθύνονται και τα μη χρησιμοποιούμενα κανάλια να κλείνουν για τη μέγιστη ευελιξία σχεδιασμού.
Χαρακτηριστικά:
- Συμμόρφωση με την MSA QSFP56-DD
- 8 Διοικητικές οπτικές γραμμές
- Συμμόρφωση με τις προδιαγραφές IEEE802.3bs
- Μεταφορά έως 150 m μέσω πολυμέτωπης ινώδους ίνες OM5
- Ηλεκτρική διεπαφή 8x53.125Gb/s (400GAUI-8)
- Μέγιστη κατανάλωση ισχύος 12W
- Σύνδεσμος MPO-12
- Συμμόρφωση με το RoHS
- Θέρμανση λειτουργικής θήκης:
- Πρότυπο: 0 °C έως +70 °C
- Εκτεταμένη από -5 °C έως +85 °C
Τεχνικές παραμέτρους:
| Παράμετρος | Σύμβολο | Ελάχιστο | Τυπικό | Μαξ | Μονάδες | - Όχι, όχι. |
| Θέρμανση λειτουργικής θήκης | Πάνω | 0 | 70 | degC | ||
| Απόσταση σύνδεσης με το OM3 | D | 0.5 | 100 | m | ||
| Κατανάλωση ενέργειας | 10 | W | ||||
| Κέντρο μήκους κύματος | λ1 | 844 | 863 | nm | ||
| Κέντρο μήκους κύματος | λ2 | 900 | 918 | nm | ||
| Μέση ισχύς εκτόξευσης, κάθε Λεωφόρος |
ΠΑΒΓ | - Έξι.5 | 4 | dBm | ||
| Εξωτερική οπτική τροποποίηση Άμβλεια (OMAouter), κάθε Λεωφόρος |
POMA | - Τέσσερα.5 | 3 | dBm | ||
| Μέση ισχύς λήψης, κάθε Λεωφόρος |
- Οκτώ.5 | 4 | dBm | |||
| Ευαισθησία του δέκτη (ΟΜΑouter), κάθε λωρίδα |
ΣΕΝ | Μαξ (- 6.6, SECQ ¢ 8) | dBm |
Εφαρμογές:
- 400G Ethernet
- Διασύνδεση Infiniband
- Δίκτυο κέντρου δεδομένων Επιχειρήσεων.
Υποστήριξη και υπηρεσίες:
Παρέχουμε τεχνική υποστήριξη και εξυπηρέτηση για το προϊόν μας QSFP DD Module.
- 24/7 τεχνική υποστήριξη
- Εγκατάσταση υλικού και αντιμετώπιση προβλημάτων
- Ενημέρωση και αναβάθμιση λογισμικού
- Διαγνώριση και βελτιστοποίηση των επιδόσεων
- Ανταλλακτικά και επισκευές υπό εγγύηση
