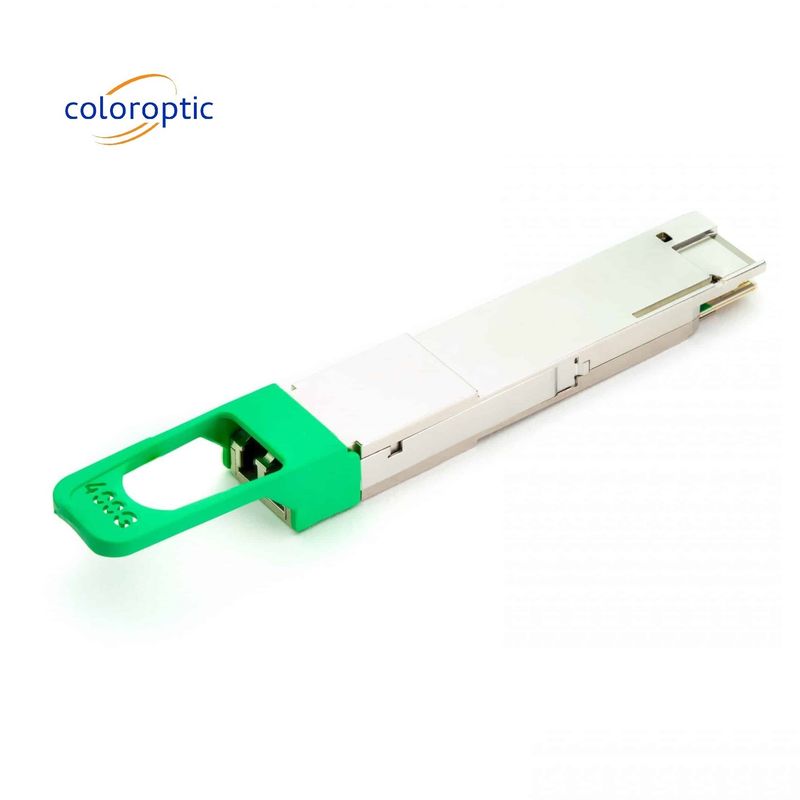

Innolight 400G QSFP-DD FR4 μονάδα μονότροπος με διπλή CDR κατανάλωση ισχύος 10W
Λεπτομέρειες:
| Place of Origin: | China |
| Μάρκα: | Color Optic |
| Πιστοποίηση: | ROHS |
| Αριθμό μοντέλου: | CO-QDD85F4C |
Πληρωμής & Αποστολής Όροι:
| Ποσότητα παραγγελίας min: | 2 |
|---|---|
| Τιμή: | negotiable |
| Συσκευασία λεπτομέρειες: | Τραπέζια και κάρτονες με σφραγίδες |
| Χρόνος παράδοσης: | 5-8 ημέρες |
| Όροι πληρωμής: | TT, LC, Western Union |
| Δυνατότητα προσφοράς: | 1000 τεμάχια/μήνα |
|
Λεπτομερής ενημέρωση |
|||
| Περιοχή θερμοκρασίας: | 0~75°C | Μοντάρωση: | PAM4 |
|---|---|---|---|
| Σχήμα: | Qsfp-dd | Εφαρμογή: | Δίκτυο Ethernet |
| Ποσοστό δεδομένων: | 400 γραμμάρια | Απόσταση: | 2KM |
| DDM: | - Ναι, ναι. | Τύπος ινών: | Μοναδικός τρόπος |
| Επισημαίνω: | Επικαιροποιημένα συστήματα,400G QSFP-DD FR4 μονάδα |
||
Περιγραφή προϊόντων
Περιγραφή του προϊόντος:
Ο CO-QDD85F4C είναι ένας QSFP-DD δέκτης μεταφοράς με συντελεστή μορφής για εφαρμογές Ethernet 400Gbps.για οπτικές αποστάσεις έως και 2 χλμ. μέσω καλωδίου SingleMode (SM) με ταινία ινών.
Η ηλεκτρική διεπαφή αποτελείται από οκτώ σήματα 53.125G (400GAUI-8) τα οποία μετατρέπονται σε οκτώ κανάλια/οδούς με διαμόρφωση PAM4 για τη μεταφορά του σήματος Ethernet.Ο δέκτης δέσμευσης μπορεί επίσης να ρυθμιστεί σε λειτουργία 4x100GAUI-2 για να επιτρέψει διαμορφώσεις διάσπασης 400G έως 4x 100GΟι λειτουργίες ψηφιακής διάγνωσης είναι διαθέσιμες μέσω μιας διεπαφής I2C, όπως ορίζεται από το QSFP-DD MSA. Η οπτική διεπαφή με τον δέκτη είναι ένας σύνδεσμος MPO12.
Ο τύπος FEC πρέπει να είναι ο ορισμένος στο IEEE802.3bj, δηλαδή Reed Solomon RS ((544,514).Οι οπτικές παραμέτρους θα παρέχουν αναλογία σφάλματος bits (BER) 2.4 x 10-4.
Ο δέκτης-αποδέκτης παρέχεται σε δύο εκδόσεις, σύμφωνα με την κοινή προδιαγραφή διασύνδεσης διαχείρισης CMIS4.0.
Παγκόσμιος δέκτης QSFP-DD
Χρησιμοποιήστε το ColorOptic σε συνδυασμό με το κουτί κωδικοποίησης για να ρυθμίσετε σχεδόν κάθε προμηθευτή
Για συνδέσεις Ethernet 400GBASE-FR4
Ενσωματωμένη ανάκτηση δεδομένων με ρολόι (CDR)
Επικαιροποιημένο σήμα PAM4
Υποστηριζόμενες ταχύτητες δεδομένων: 425 Gbit/s
Μέχρι 2 χλμ. μέσω της λειτουργίας Singlemode OS2
Συνδετήρας LC-Duplex
| ΦΩΜΑΤΙΚΟ | Δελτίο ΕΚΑΧ, Δελτίο ΕΚΑΧ |
|---|---|
| ΚΑΝΕΚΤΟΡΙΣΜΟΣ / ΠΟΛΙΣΚΟ | Λογισμικό LC-Duplex |
| ΕΝΤΕΡΦΑΣΗ | Μοναδικός τρόπος |
| Τύπος | FR4 |
| Απόσταση | 2 χλμ. |
| ΤΑΡΜΑΤΟΡΙΚΗ ΕΠΙΤΡΟΠΗ | 0°C - 70°C |
| ΑΠΟΛΟΓΙΣΜΟΣ ΔΡΑΜΜΑΤΟΥ | 4x (Tx/Rx) |
| Διάταξη ζώνης | 425 Gbit/s |
| Διάταξη ζώνης ανά λωρίδα | 1060,25 Gbit/s |
| ΔΙΓΙΤΑΛΙΚΗ ΔΙΑΓΝΟΣΤΙΚΗ Διαχείριση (DDM) | Ναι, εσωτερικά βαθμονωμένο |
|---|---|
| Ηλεκτρική κατανάλωση | 12 W |
| ΚΔΔ | TX και RX |
| ΣΓΜΙΙ | - Όχι, όχι. |
| INBUILT FEC | - Όχι, όχι. |
| ΔΙΑΒΟΛΗΣΜΟΣ (DB) | 4 dB |
| ΠΡΟΣΟΧΗ MIN/MAX ανά λωρίδα | -3,3 dBm / 3,5 dBm |
| ΠΡΟΣΟΧΗ MIN/MAX ανά λωρίδα | -7,3 dBm / 3,5 dBm (υπερφόρτωση) |
| Διάστημα κύματος TX (ΤΥΠΙΚΟ) | 1271 nm, 1291 nm, 1311 nm, 1331 nm |
| Διάρκεια κύματος RX (ΤΥΠΙΚΗ) | 1271 nm, 1291 nm, 1311 nm, 1331 nm |
|---|---|
| ΛΑΙΖΕΡ | ΕΜΛ |
| Τύπος παραλήπτη | ΠΙΝ |
| ΜΟΔΥΛΑΣΗ | PAM4 |
| ΚΑΝΟΝΙΣΜΟΣ ΠΡΟΣΤΡΟΣΗΣ και ΔΙΣΤΡΑΣΗΣ | 30,4 dB |
| ΣΥΜΠΟΣΤΗΣΗ ΑΠΟΦΑΣΗΣ | 3.5 dB |
| Υποστηριζόμενα πρωτόκολλα | 400G Ethernet |
Συσκευή και αποστολή:
Οι οπτικές μας μονάδες SFP συσκευάζονται και αποστέλλονται προσεκτικά για να εξασφαλιστεί η ασφαλή παράδοση και προστασία του προϊόντος.
Κάθε οπτική μονάδα SFP συσκευάζεται ξεχωριστά σε μια αντιστατική σακούλα για να αποφεύγεται οποιαδήποτε βλάβη από στατικό ηλεκτρισμό κατά τη μεταφορά.Η σακούλα τοποθετείται στη συνέχεια σε ένα ανθεκτικό χαρτόνι με υλικά επένδυσης για την προστασία της μονάδας από τυχόν εξωτερικές επιπτώσειςΤο κουτί είναι σφραγισμένο για να μην εισέλθει σκόνη ή υγρασία.
Προσφέρουμε διάφορες επιλογές αποστολής στους πελάτες μας, συμπεριλαμβανομένης της αεροπορικής μεταφοράς, της θαλάσσιας μεταφοράς και της ταχείας παράδοσης.Η έμπειρη ομάδα εφοδιαστικής μας θα επιλέξει προσεκτικά την πιο κατάλληλη και αποτελεσματική μέθοδο αποστολής με βάση τον προορισμό και την επείγουσα ανάγκη της παραγγελίας..
Για τις διεθνείς παραγγελίες, φροντίζουμε ιδιαίτερα να συμμορφωθούμε με τους τελωνειακούς κανονισμούς και να εξασφαλίσουμε την κατάλληλη τεκμηρίωση για ομαλή και έγκαιρη παράδοση.
Μετά την αποστολή, θα παρέχουμε στους πελάτες μας έναν αριθμό παρακολούθησης ώστε να μπορούν να παρακολουθούν την κατάσταση του πακέτου τους.
Στόχος μας είναι να διασφαλίσουμε ότι οι οπτικές μονάδες SFP φτάνουν στον προορισμό τους σε τέλεια κατάσταση και εγκαίρως.
