AAWG 96 Channel WDM Model Διπλή μονοδιαχείριση ίνες 50GHz DWDM WDM Σύστημα
Λεπτομέρειες:
| Τόπος καταγωγής: | Κίνα |
| Μάρκα: | Color Optic |
| Πιστοποίηση: | ROHS |
| Αριθμό μοντέλου: | CO-DMUX96CH |
Πληρωμής & Αποστολής Όροι:
| Ποσότητα παραγγελίας min: | 2 |
|---|---|
| Τιμή: | USD |
| Συσκευασία λεπτομέρειες: | Καρτόνι |
| Χρόνος παράδοσης: | 5-8 ημέρες |
| Όροι πληρωμής: | Western Union, T/T, L/C |
| Δυνατότητα προσφοράς: | 1000 κομμάτια/μήνας |
|
Λεπτομερής ενημέρωση |
|||
| Εγγύηση: | 3 έτη | Διάστημα κύματος: | Διάταξη C ITU |
|---|---|---|---|
| Βάρος: | 1.7KG | Συνδετήρας: | LC/UPC |
| Διάσταση: | 90 χιλιοστά X 70 χιλιοστά X 25 χιλιοστά | Θέρμανση αποθήκευσης: | -40°C έως +85°C |
| Διάστημα καναλιών: | 50Hz | Διάταξη ITU: | Διάταξη C ITU |
| Επισημαίνω: | Μοντέλο WDM 96 καναλιών,50GHz WDM μοντέλο |
||
Περιγραφή προϊόντων

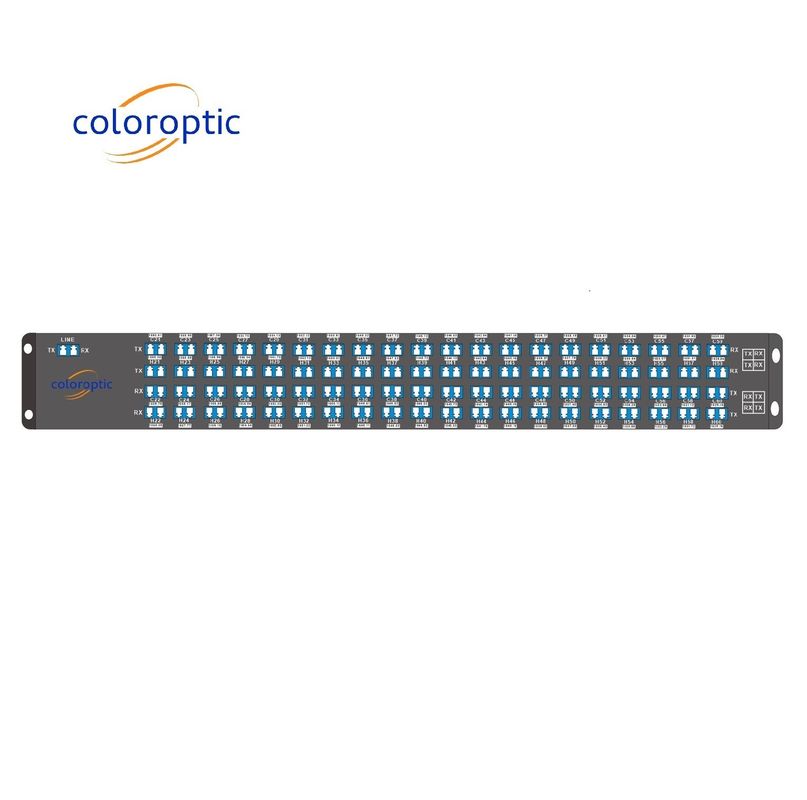

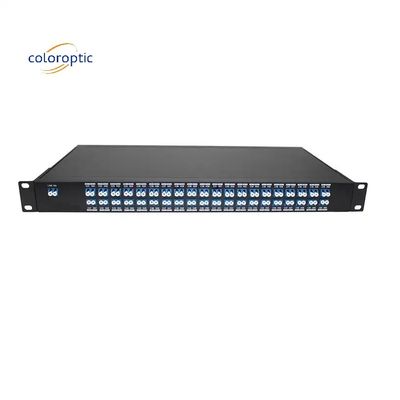

WDM μοντέλο Δύο μονοτρόπους ίνες 50GHz DWDM AAWG 96 κανάλια WDM Σύστημα LC σύνδεσμος
Περιγραφή του προϊόντος:
Με την ταχεία ανάπτυξη της πληροφοριοποίησης της βιομηχανίας, η ζήτηση για μεγάλη απόσταση και εύρος ζώνης μεγάλης χωρητικότητας αυξήθηκε ραγδαία, με αποτέλεσμα την ταχεία αύξηση της κυκλοφορίας του στρώματος πρόσβασης,Το στρώμα της περιοχής του μετρό και το βασικό δίκτυοΗ εξάρτηση από το ενοίκιο εύρους ζώνης ή την άμεση σύνδεση οπτικών ινών δεν μπορεί ήδη να καλύψει τις ανάγκες των πελατών της βιομηχανίας.
Ως εκ τούτου, με βάση τις υπάρχουσες απαιτήσεις υπηρεσιών, ενόψει της μελλοντικής ανάπτυξης του δικτύου, η Coloroptic ξεκίνησε το σύστημα οπτικής μετάδοσης σειράς DWDM,που συνήθως χρησιμοποιείται για μετάδοση μεγάλων αποστάσεων όπου τα μήκη κύματος είναι σφιχτά συνδεδεμένα στην ζώνη CΕίναι διαφανές σε πρωτόκολλα και ταχύτητες, υποστηρίζοντας εφαρμογές όπως το 1G/10G Ethernet,SDH/SONET και 8/4/2/1G Fiber Channel μέσω της ίδιας σύνδεσης ινών.
Αυτό παρέχει μια αξιόπιστη, ευέλικτη και αποδοτική λύση μεταφοράς υψηλού εύρους ζώνης για τους φορείς εκμετάλλευσης, τη ραδιοτηλεόραση, την IDC, τη χρηματοδότηση, την κυβέρνηση, το cloud, τα μεγάλα δεδομένα και άλλες βιομηχανίες.
Χαρακτηριστικά:
- Μικρή απώλεια εισαγωγής
- Υψηλή Απομόνωση
- Συμπίεση σχεδιασμού
- Καλή ομοιομορφία μεταξύ καναλιών
- Ευρύτατο λειτουργικό μήκος κύματος: ITU C-BAND
- Θερμοκρασία λειτουργίας: -20 έως 75°C
Εφαρμογές:
- Σύστημα DWDM
- Δίκτυα PON
- Συνδέσεις CATV
- Αξονικοί μηχανισμοί
- Διαδρομή μήκους κύματος
Προσαρμογή:
| Παράμετρος | Μονάδα | Προδιαγραφές | ||||||
| Διάταξη ITU | GHz | ITU, C-band | ||||||
| Διαχωρισμός καναλιών | GHz | 50 | ||||||
| Αριθμός καναλιών | 80CH/96CH | 80CH/96CH+1310 | 80CH/96CH+MONITOR | 80CH/96CH+1310+MONITOR | ||||
| Ακριβότητα μήκους κύματος | Μαξ | nm | 0.05 | |||||
| Απώλεια εισαγωγής | Κύματα | Μαξ | dB | 6.5 | 6.8 | 6.8 | 7.0 | |
| 1310NM | Μαξ | dB | 0.8 | 1.0 | ||||
| Παρακολούθηση | Μαξ | dB | 26.5 | 26.5 | ||||
| -1dB ζώνη διέλευσης | Ελάχιστο | nm | 0.18 | |||||
| -3dB ζώνη διέλευσης | Ελάχιστο | nm | 0.28 | |||||
| Απομόνωση | Παρακείμενη διώρυγα | Ελάχιστο | dB | 25 | ||||
| Μη παρακείμενα κανάλια | Ελάχιστο | dB | 30 | |||||
| Συνολική διασταύρωση | Ελάχιστο | dB | 25 | |||||
| Κούκλος στο Passband | Μαξ | dB | 0.75 | |||||
| Απώλεια που εξαρτάται από την πόλωση | Μαξ | dB | 0.5 | |||||
| Ομοιομορφία | Μαξ | dB | 1.5 | |||||
| Οδηγία | Ελάχιστο | dB | 50 | |||||
| Επιστροφή απώλειας | Ελάχιστο | dB | 40 | |||||
| Διασκορπισμός κατάστασης πόλωσης | Μαξ | σπ | 0.5 | |||||
| Διαχείριση ισχύος | Μαξ | mW | 300 | |||||
| Τύπος ινών | Corning SMF-28 / SMF-28e ή προσαρμόστε | |||||||
| Θερμοκρασία λειτουργίας | °C | 5 ~ 70 | ||||||
| Θέρμανση αποθήκευσης | °C | -40~85 | ||||||
| 19 ∆ιακόλληση 1U | Βάρος | 10,7 κιλά | ||||||
| Μέγεθος | χμ | 440*230*44MM | ||||||
| 19 ∆ιακόλληση 2U | Βάρος | 2.5 κιλά | ||||||
| Μέγεθος | χμ | 440*230*88MM | ||||||
Συσκευή και αποστολή:
Το μοντέλο WDM συσκευάζεται και αποστέλλεται σε ένα κυματοειδές κουτί υψηλής ποιότητας που έχει σχεδιαστεί για να διατηρεί το προϊόν ασφαλές κατά τη διάρκεια της διαμετακόμισης.και ποσότητα στο εξωτερικόΤο κουτί περιέχει επίσης όλες τις απαραίτητες οδηγίες ή έγγραφα για τη συναρμολόγηση ή τη χρήση.
