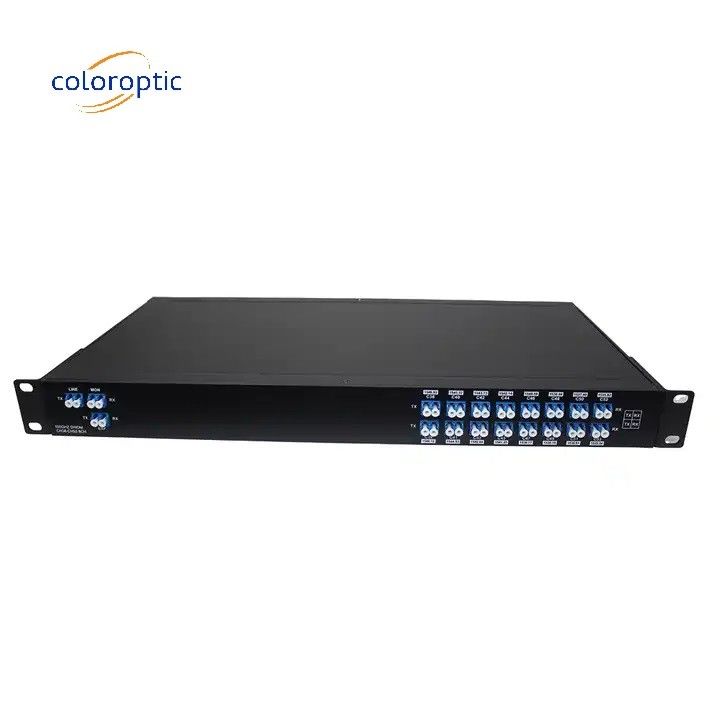

Μοναδικό WDM μοντέλο 40 καναλιών DWDM AAWG WDM σύστημα LC σύνδεσμος
Λεπτομέρειες:
| Τόπος καταγωγής: | Κίνα |
| Μάρκα: | Color Optic |
| Πιστοποίηση: | ROHS |
| Αριθμό μοντέλου: | CO-DMUX40CHS |
Πληρωμής & Αποστολής Όροι:
| Ποσότητα παραγγελίας min: | 2 |
|---|---|
| Τιμή: | USD |
| Συσκευασία λεπτομέρειες: | Καρτόνι |
| Χρόνος παράδοσης: | 5-8 ημέρες |
| Όροι πληρωμής: | Western Union, T/T, L/C |
| Δυνατότητα προσφοράς: | 1000 κομμάτια/μήνας |
|
Λεπτομερής ενημέρωση |
|||
| Εγγύηση: | 3 έτη | Διάστημα κύματος: | Διάταξη C ITU |
|---|---|---|---|
| Βάρος: | 1.5 κιλά | Συνδετήρας: | LC/UPC |
| Διάσταση: | 250 χιλιοστά χ 438 χ 44 χιλιοστά | Θέρμανση αποθήκευσης: | -40°C έως +85°C |
| Διάστημα καναλιών: | 50Hz | Διάταξη ITU: | Διάταξη C ITU |
| Επισημαίνω: | WDM μοντέλο 40 κανάλι,AAWG WDM μοντέλο,40 κανάλια WDM με μονοκαλωδίωση |
||
Περιγραφή προϊόντων
WDM μοντέλο 40 καναλιών DWDM AAWG Single Fiber Low Inser Loss WDM System LC Connector
Περιγραφή του προϊόντος:

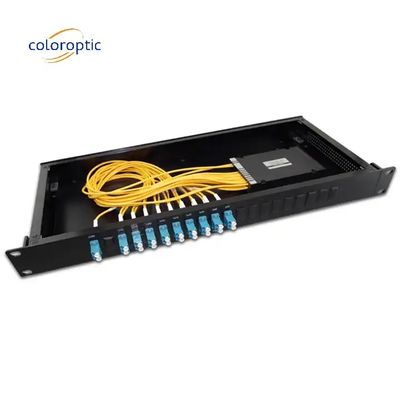

Χρωματική οπτικήCO-DMUX40CHSείναι ένας παθητικός οπτικός πολλαπλασιαστής/αποποπολλαπλασιαστής με μονοφυτική ίνα, ο οποίος αποτελείται από μονάδα AAWG.
Η μονάδα AAWG (Athermal Arrayed Waveguide Grating) βασίζεται στην τεχνολογία πυριτίου σε πυρίτιο και δεν απαιτείται ηλεκτρική ενέργεια.
Οι προδιαγραφές χρησιμεύουν για C-band AWG Flattop MUX/DEMUX σε σύστημα DWDM.
Αυτό παρέχει μια αξιόπιστη, ευέλικτη και αποδοτική λύση μεταφοράς υψηλού εύρους ζώνης για τους φορείς εκμετάλλευσης, τη ραδιοτηλεόραση, την IDC, τη χρηματοδότηση, την κυβέρνηση, το cloud, τα μεγάλα δεδομένα και άλλες βιομηχανίες.
Χαρακτηριστικά:
- Μικρή απώλεια εισαγωγής
- Υψηλή Απομόνωση
- Συμπίεση σχεδιασμού
- Καλή ομοιομορφία μεταξύ καναλιών
- Ευρύτατο λειτουργικό μήκος κύματος: ITU C-BAND
- Θερμοκρασία λειτουργίας: -20 έως 75°C
Εφαρμογές:
- Σύστημα DWDM
- Δίκτυα PON
- Συνδέσεις CATV
- Αξονικοί μηχανισμοί
- Διαδρομή μήκους κύματος
Προσαρμογή:
|
Παράμετρος |
Προδιαγραφές |
Μονάδα |
||
| Ελάχιστο | Τύπος | Μαξ | ||
| Διάδρομοι | 40 | |||
|
Απώλεια εισαγωγής |
5.0 |
5.5 |
dB | |
| dB | ||||
| Διαχωρισμός καναλιών | 100 | GHz | ||
| Διάταξη ζώνης καναλιού | λC± 0.11 | nm | ||
| Απομόνωση γειτονικών καναλιών | 25 | dB | ||
| Απομόνωση μη παρακείμενων καναλιών | 30 | dB | ||
| Επιστροφή απώλειας | 40 | dB | ||
| Συχνότητα ITU | 192 | 195.9 | THz | |
| Ακριβότητα κεντρικής συχνότητας | 50 | 50 | pm | |
| Ομοιομορφία απώλειας εισαγωγής | 1 | dB | ||
| Ρίππλ | 0.5 | dB | ||
| 1dB εύρος ζώνης | 0.4 | nm | |||
| 3dB εύρος ζώνης | 0.6 | nm | |||
| Απώλεια που εξαρτάται από την πόλωση | 0.5 | dB | |||
| Διασκορπισμός κατάστασης πόλωσης | 0.5 | σπ | |||
| Χρωματική διασπορά | 20 | 20 | PS/nm | ||
Συσκευή και αποστολή:
Το μοντέλο WDM συσκευάζεται και αποστέλλεται σε ένα κυματοειδές κουτί υψηλής ποιότητας που έχει σχεδιαστεί για να διατηρεί το προϊόν ασφαλές κατά τη διάρκεια της διαμετακόμισης.και ποσότητα στο εξωτερικόΤο κουτί περιέχει επίσης όλες τις απαραίτητες οδηγίες ή έγγραφα για τη συναρμολόγηση ή τη χρήση.
